產品概述：

KR939SB4四參數組合探頭裝置，是用于冷卻塔風機安全監控系統中，一種非總線結構的通用型組合探頭。它可與多種通用二次儀表，或計算機數據采集測控系統(DCS、PLC等)連接使用。

 這種應用于風機減速箱安全運行監測的組合探頭，在其內部分別集成了測量油溫、X,Y,Z方向振動信號的傳感、轉換和變送電路，直接輸出與這些安全參量對應的4～20mA標準電流信號，可以配接各種通用型二次儀表或計算機數字采集監控系統。

 探頭溫度測量使用鉑電阻傳感器和半導體集成器件；用于振動測量的傳感器，直接獲取機械振動的加速度信號，經放大器、帶通濾波器、一次積分、真有效值（RMS）變換器，將有效帶寬內的振動波形進行真有效值轉換；zui終溫度、三軸振動各產生4～20mA輸出。

主要技術性能和指標

  1. 外型和安裝結構：

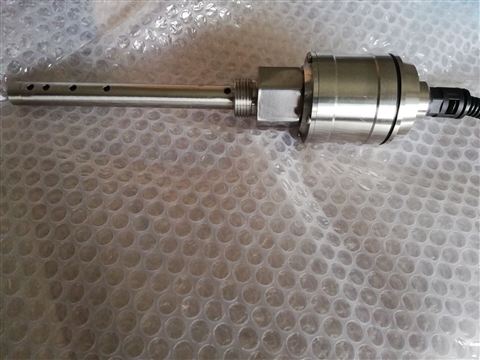

 KR939SB4四參數組合探頭裝置是以外螺紋形式，安裝于風機減速箱的螺紋安裝孔中，探桿插入減速箱內，從而獲取減速箱中潤滑油溫度、潤滑油油位和箱體振動信號，完成變送輸出。螺紋規格和探桿插深需在定貨時申明。

2. 溫度測量特性：

潤滑油溫度測量范圍：0～100 ℃ ， 溫度測量綜合誤差：±3℃

3. 振動測量特性：（X,Y,Z三個方向）

振動測量范圍：0～20 ㎜/s ，測量輸出與振動速度的有效值（RMS）成正比，振動測量頻帶范圍：10～1000HZ，振動測量***大誤差：<=±1㎜/s

4. 信號輸出特性：

兩線電流型輸出：DC/4～20mA ，要求無源電阻性負載。zui大負載電阻：< 500歐姆

5. 供電特性：

工作電壓：DC/24V±4V，zui高保護電壓：DC/36V ，zui大瞬時工作電流：80mA，內設電壓極性反接保護。

6. 環境特性：

    環境溫度范圍：－20～80℃，環境濕度范圍：0～100（端口使用704硅橡膠密封）

8. 防護等級：IP67

9. 電氣連接：

每一個監測單元的電源正極分別接傳感器的+24T(溫度)、+24Z(Z軸)、+24Y(Y軸)、+24X(X軸)。接線參見［圖2］探頭接線圖。如果各個監測單元的供電是同一個電源，則+24T(紅色)、+24Z（灰色）、+24Y（綠色）和+24X（藍色）須***連在一起。一般出廠無要求，電纜線為8芯。

* 通常供貨時已預先選裝好一條8芯屏蔽電纜，電纜接線顏色對應關系如下：

電源：  1 紅色：接溫度+24T；     黑色：接溫度GND-T；

X方向振動：    藍色：接X方向振動+24X；   白色：接  X方向振動GND-X；

Y方向振動：    綠色：接 Y方向振動+24Y；   黃色：接  Y方向振動GND-Y；

Z方向振動：    灰色：接 Z方向振動+24Z；   棕色：接  Z方向振動GND-Z；

電纜屏蔽線：接SHLD.
