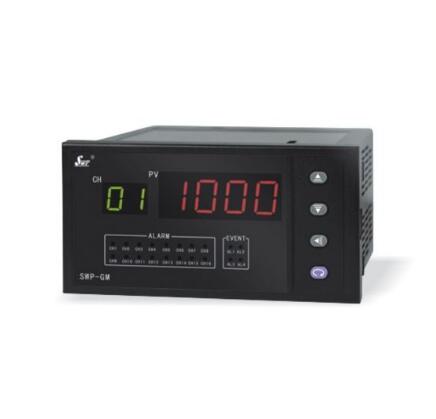

SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。
一、主要特點
可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出并且可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。

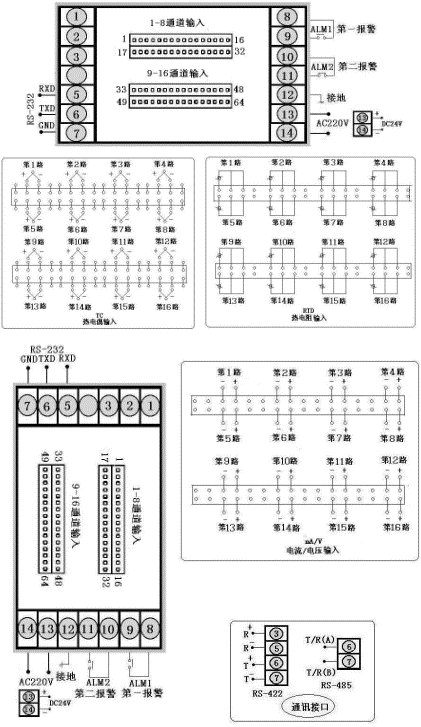

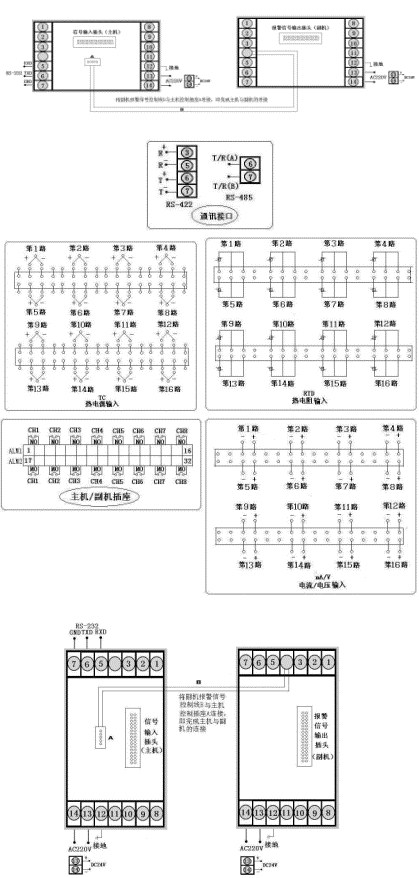

二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
型號 | SWP-MD80系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm
|  |
型號 | SWP-MS80系列 | |
| 儀表外形 |
儀表尺寸:80×160×140mm | |
型號 | SWP-MD808系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm |  |
型號 | SWP-MS808系列 | |
| 儀表外形 |
儀表尺寸:80×160×140mm |
三、SWP-LED系列多路巡檢測量控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||
SWP - M | □ □ □□- □ □ -□□ - □ □- □- □ | 智能多路巡檢控制儀 | |||||||||
外形特征 | DS | 橫式顯示儀表豎式顯示儀表 | |||||||||
外形尺寸 | 8 | 160×80mm（橫式）,80×160mm（豎式） | |||||||||
控制作用 | □□ | 參見"控制作用" | |||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||
輸出方式 | □ | 參見"控制輸出方式" | |||||||||
輸入類型 | □□ | 參見"輸入類型" | |||||||||
D一報警方式 | □ | 參見"報警方式" | |||||||||
D二報警方式 | □ | 參見"報警方式" | |||||||||
報警記憶 | K | 帶報警記憶功能不帶報警記憶功能 | |||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||
★ 特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明 。
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 報警方式
選型代碼 | N | H | L |
輸出方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 控制輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
★ 控制作用
選型代碼 | 06 | 07 | 08 | 09 | 14 |
輸出方式 | 八路巡檢測量顯示 | 八路巡檢統一控制/報警輸出 | 八路巡檢分別控制/報警輸出 | 十六路巡檢測量顯示 | 十六路巡檢統一控制/報警輸出 |
★ 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注 明各通道的輸入信號類型。
★ 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統 一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。
a .不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
b .帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
c .分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立?；蚋鳒y(cè)量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道>8、≤16時，可選擇上限或下限/路報警輸出。
★ 型號舉例：
①SWP-MD807-21-08-HL-K-W
