SWP-LED液位/容積控制儀可對各種形狀罐體進行液位
一、主要特點
1、有很寬的顯示測量范圍，可顯示整五位的液位測量值及整八位的容積測量值（0--999999字），可準確到小數點后三位（0.001）進行容積顯示。
2、查表法進行運算，可對無規則罐體實現高精度的液位

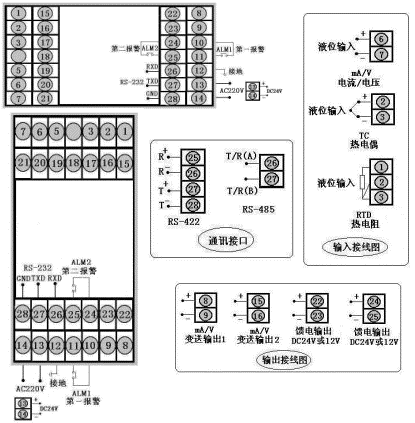

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

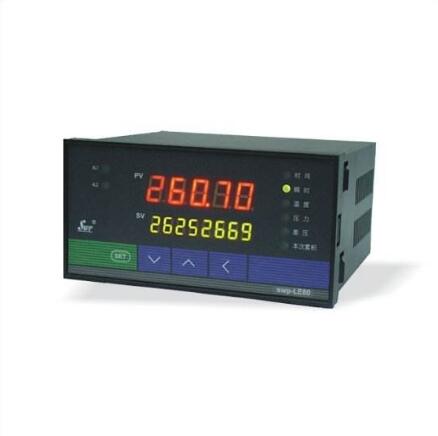

型號 | SWP-HK80系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm |  |
儀表尺寸:80×160×140mm | ||

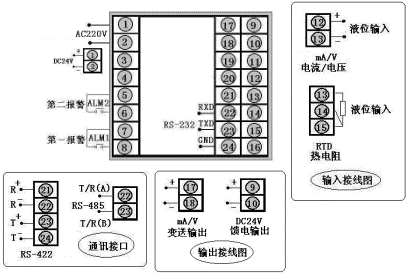

型號 | SWP-HK90系列 | 接 線 圖 |
| 儀表外形 |
儀表尺寸:96×96×140mm |  |
★HK80系列與HE80系列接線端子序列號定義不同
三、SWP-LED液位
型 號 | 代 碼 | 說 明 | |||||||||
SWP - HK | □ □□- □ □-□□ - □ □ -□ -□ -□ | 5位+8位液位 | |||||||||
外形尺寸 | 89 | 160×80mm（橫式）80×160mm（豎式）96×96mm | |||||||||
控制作用 | 0103 | 無控制（無報警）輸出帶控制（有報警）輸出 | |||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||
輸出方式 | □ | 參見"控制輸出方式" | |||||||||
輸入類型 | □□ | 參見"輸入類型" | |||||||||
D一報警方式 | NHL | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警） | |||||||||
D二報警方式 | NHL | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警） | |||||||||
饋電輸出 | NP | 無饋電輸出（可省略）DC24V饋電輸出 | |||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||
外形特征 | S | 豎式顯示儀表橫式顯示儀表（可省略） | |||||||||
★ 輸入類型：（出廠默認值）
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 說 明 |
A | 4～20 mA | -1999～99999d | D | 0～5 V | -1999～99999d | 本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
B | 0～10 mA | -1999～99999d | L | 電 阻 | -1999～99999d | |
C | 1～5 V | -1999～99999d | R | 用戶特定 | 全 量 程 |
★ 控制輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 型號舉例：
①SWP-HK801-22-A-NN
無控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，帶RS-232通訊，4～20mA控制輸出，無報警輸出。
?、赟WP-HK903-81-A-HL-P
帶控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
