齒輪轉速傳感器、ZS-6、ZS-6A采用霍爾敏感元件，鋼鐵材質導磁體觸發，具有頻響寬，穩定性好，抗干擾能力強等特點，內有放大整形電路，輸出幅度穩定的方波，能實現遠距離傳輸，可用于測量轉速，角位移等。
ZS-6-01/02型為單路/雙路測速傳感器，配以鍵槽或齒輪能輸出兩路有相位差的幅度穩定的方波信號，既具有普通的判向功能，能分別齒輪、齒條的運動方向。 型 號 ZS-6-01-10L ZS-6-02-10L ZS-6-01-12L ZS-6-02-12L ZS-6-01-16L ZS-6-02-16L ZS-6-01-18L ZS-6-02-18L 輸出路數 1 路 2 路 1 路 2 路 1 路 2 路 1 路 2 路 螺紋規格 M10×1 M12×1 M16×1 M18×1 螺桿長度 50mm 60mm 60mm 70mm 工作電壓 DC12V±1V 輸出波形 方 波 響應頻率 0.3Hz~1KHz 或 1Hz~20KHz ； 測量精度 ±1 個脈沖； 輸出電壓 單路：高電平近似電源電壓；低電平
型 號 | ZS-6-01-10L | ZS-6-02-10L | ZS-6-01-12L | ZS-6-02-12L | ZS-6-01-16L | ZS-6-02-16L | ZS-6-01-18L | ZS-6-02-18L |
輸出路數 | 1 路 | 2 路 | 1 路 | 2 路 | 1 路 | 2 路 | 1 路 | 2 路 |
螺紋規格 | M10×1 | M12×1 | M16×1 | M18×1 | ||||
螺桿長度 | 50mm | 60mm | 60mm | 70mm | ||||
工作電壓 | DC12V±1V | |||||||
輸出波形 | 方 波 | |||||||
響應頻率 | 0.3Hz~1KHz 或 1Hz~20KHz ； | |||||||
測量精度 | ±1 個脈沖； | |||||||
輸出電壓 | 單路：高電平近似電源電壓；低電平 <0.3V | |||||||
檢測距離 | 0.5~4mm | |||||||

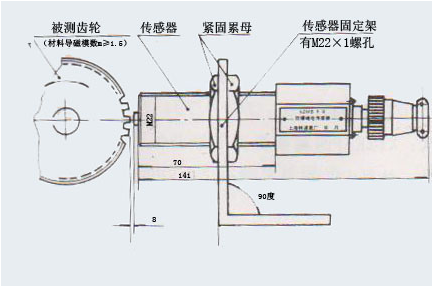

觸發形式 | 鋼鐵齒輪，齒條或其它導磁材料（齒輪要求見下圖） | |||||||
使用溫度 | -25 ℃ ~+80 ℃ ； | |||||||
使用濕度 | ≤ 95%RH | |||||||
保護形式 | 極性，短路 | |||||||
防護等級 | IP65 | IP65 | IP65 | IP65 | ||||
輸出方式 | PNP 輸出 | PNP 輸出 | PNP 輸出 | PNP 輸出 | ||||

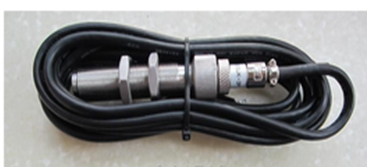

轉速傳感器 型號：QBJ-CS-1
用途：
傳感器的作用是將旋轉機械的被測量按照一定規律轉換成可用信號輸出的裝置
工作原理：
轉速傳感器是一種對磁感應強度、磁場強度和磁通量敏感，并能把這些信號轉換成電信號的傳感器。
技術參數：
QBJ-CS-1轉速傳感器的技術參數
1．直流電阻： 150Ω～200Ω
2．測速齒輪： 模數2～4（漸開線）
3．環境溫度： -10～120℃
4．抗 振 動： 20g
5．安裝尺寸： 螺紋M16×1
